새로운 것에의 도전

수요기업인 대종의료기(주)는 의료용품, 의료기 및 기능성 미용용품을 생산하는 업체다. 대종의료기의 제품 중 하나인 주름개선제는 출시 후 홈쇼핑을 통해 판매가 진행되며 일반 소비자로부터 좋은 반응을 얻고 있었다. 하지만 제품을 담는 용기가 주사기 형태여서 일부 소비자로부터 거부감이 존재했고 저장되는 물질의 특성상 일부 용기에서 불량이 발견되는 문제점이 노출됐다. 이에 대한 보완을 고민하던 대종의료기는 다양한 경로를 통해 해결책을 고민했고 이번 기술협력지원사업을 통해 뿌리기업인 효진정밀과 시제품 개발에 대한 협력을 논의하게 됐다.

개발의 중점사항은 크게 두 가지였다. 하나는 용기의 형태에 관한 것으로 기존 제품의 문제점으로 대두됐던 주사기 형태를 변경, 보완한 것이었다. 다른 하나는 용기에 담기는 물질의 보관 문제였다. 대종의료기의 주름개선제는 수분에 의해 분해되거나 덩어리가 형성되기 쉬운 고체 형태의 비타민C와 점성을 가진 액체인 히알루론산(Hyaluronic Acid)이 주성분으로 이종물질이 혼합된 제품이기 때문에 기밀성과 방습성이 떨어질 경우 장기간 보관시 비타민 C에 수분이 들어가 히알루론산과의 혼합이 어려워지거나 혼합 후에도 혼합액을 제대로 사용하지 못하는 경우가 발생했다.

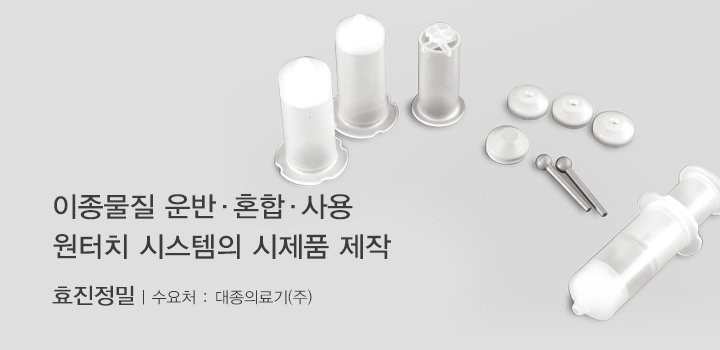

이에 따라 주사기 형태의 용기 디자인을 변경하고 비타민C와 히알루론산이 각각 저장된 뒤 사용 시에는 혼합해서 사용하기 편리하도록 설계방향을 설정했다. 또한 기밀성과 방습성을 높여 비타민C가 분해되거나 뭉치는 현상이 발생하지 않도록 제작해야 했으며 특히 히알루론산은 점성이 강하기 때문에 히알루론산이 외벽에 점착되지 않고 혼합이 용이하게 이뤄질 수 있도록 사출물의 재료 선정에도 중점을 뒀다.

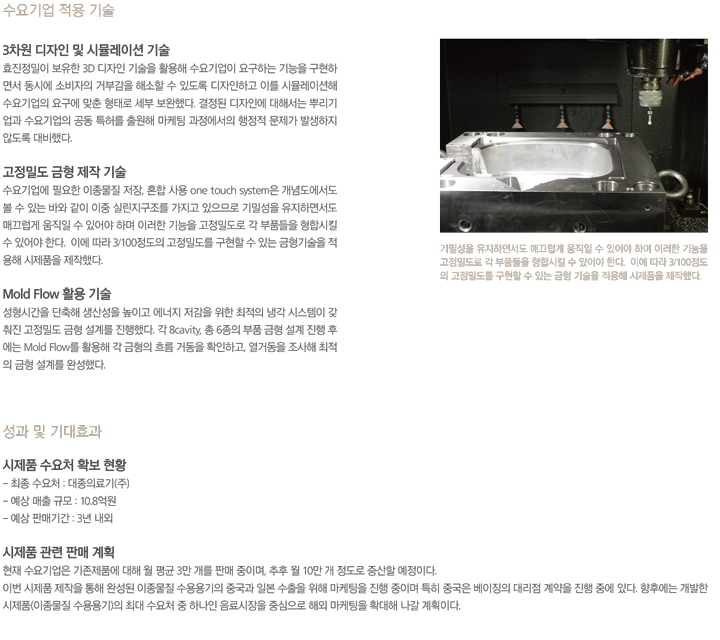

20여 년 이상 금형설계 및 제작에만 매진하며 다양한 경험과 노하우를 갖춘 효진정밀은 3D디자인 및 시뮬레이션 기술, 고정밀도 금형 설계 및 제작 기술, Mold Flow 활용 기술 등을 적용해 기밀성과 방습성이 높으면서도 사용자 편의성이 강조된 이종물질 용기의 금형 제작 및 사출을 진행했다.

수요자의 요구에 맞춘 기술 개발

효진정밀은 수요기업과의 협의를 통해 그들의 요구에 맞는 기술개발에 주력했다. 우선 거부감이 들지 않고 화장품에 적합한 미적 요소가 가미된 디자인을 진행했는데 특히 기존 제품처럼 주사바늘이 삽입될 수 있는 형태가 되면 마약사범들이 전용할 우려가 있어 해외에서는 판매가 금지되므로 유출구는 반드시 주사바늘이 들어가지 않는 형태로 디자인해야 한다는 점에 주안점을 두고 진행했다.

제품의 품질 면에서는 수요기업인 대종의료기에서 비타민C의 활성 저하 방지가 완벽한 제품을 요구했는데 분리된 격벽에서의 히알루론산의 이동으로 인한 비타민C의 활성화 저하나 장기 보관시 격벽의로의 습기 침투가 없이 장기저장 후에도 소비자가 사용할 때 비타민C의 활성 저하가 나타나지 않도록 제작했다. 기밀성 측면에서도 기존 제품의 경우 장기적인 보관이나 운반 이동시 적재되는 방향에 따라 불량이 발생되는 경우가 있으므로, 이를 방지하기 위해 전체적인 기밀성이 유지되도록 제작했다.

이 밖에도 생산효율성 측면에서 기존 제품의 조립공정이 공수가 많고 복잡해 불량 발생률이 높았던 점을 개선해 불량이 최소화 될 수 있도록 공정을 단순화 했고 생산단가는 낮추고 멸균처리가 가능하도록 저가의 고분자 수지를 사용하면서도 멸균처리 시 변질이나 변형이 발생하지 않는 재료로 제작했는데 이를 위해 Mold flow 활용 기술을 이용해 Mold flow의 data와 고분자 수지의 data base를 활용하고 재료 선정에 적용했다.

< 출처 : 2015 뿌리기업-수요기업 기술협력지원사업 결과안내집 >
